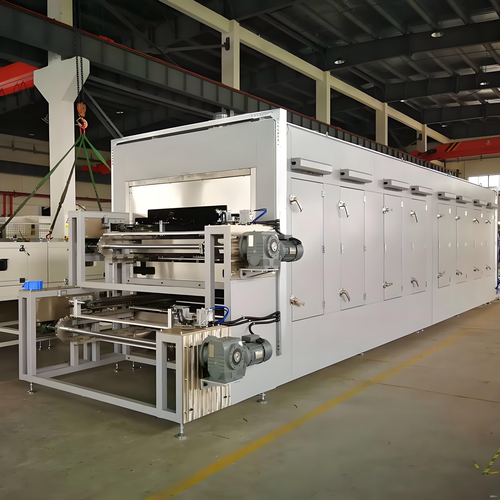

隧道炉隧道烘箱
价格: 100
类型: 隧道烘箱
规格: 按需定制
品牌: 柯鹏科技
产品详情

                                          隧道烘干炉

隧道烘箱设备配置功能: 热风循环,恒温定时,时到报警,超温保护。

烘箱配置参数:

       (1)工作室内部容积: 长3500   X宽440   X 高300 (内/mm)



       (2)外部尺寸: 长5500×宽700×高1400(进料口长度800,烘道长度3500,出料口长度1200/mm)

       (3)电源电压:       380V/50Hz

       (4)加热功率:       15kw

     (5)鼓风功率:        0.7kw×4(鉴于实验结果鼓风过量致使热熔胶被吹散,我们可根据改进风道后实验结果确定是否选用变频调速风机)

(6)恒温定时时长:   0-99.99h

(7)最高工作温度:     300°

(8)控温精度:     ±2°(空载)

箱体机构

(1)外壳材料: 采用不锈钢SUS304φ1.5经折弯焊接制作,局部槽型钢板加强

(2)内胆材料: 采用不锈钢SUS304φ1.2拉丝发纹不锈钢板经折弯焊接制作,局部槽型钢板加强

(3)增强材料: 采用50*50mm采用φ1.0不锈钢方管结构,方管上下用氩弧焊焊接成框架结构,坚固耐用,使用寿命显著提高!

(4)传送带材质:采用不锈钢链板,表面覆层加厚特氟龙传送带螺丝固定(两层)

(5)传动: 采用台达公司无极变速调速电机及配套变速箱,调速范围(0.2-5)m/min

(6)加热元件: 采用不锈钢覆套式管状镍络丝加热管加热,置于加热区顶部夹套内 ,连续使用寿命达4万~6万小时以上(质量保证,可当场检验,一年免费包换)

箱体结构:

1、 骨架采用:不锈钢方管结构,底部采用手刹脚轮及可调脚杯,方便设备移动及固定;

2、 进料口及出料口均设置调节窗,根据物料规格调节进料口及出料口开度,减少热量散失;

3、 工作台选择方式:长条工作台;

4、 流道要求:双边水平风道;

5、 速度设定:恒速、变频调速;

6、 备注:为方便加热元件更换,链板上方加热区做成活动式结构,一侧安装铝合金铰链一侧安装卡扣,用硅橡胶密封,可从一侧打开加热罩,方便元器件更换。进料口及出料口两侧各设有150mm宽工作台面。

热风系统:采用特制耐高温长轴型电机及强力多翼式风叶,强力吸风循环机构可得到最佳均匀分布温度,安静低噪音,节能。

保温处理:采用高级硅酸铝棉填充,在烘箱到达300℃时箱体表面不超过室温10℃度

升温时间:空炉由室温加热至200℃时间不长于25min

进排气系统: 进气系统:无

排气系统:无

温度控制:SCR可控硅控温输出,自动PID控制温度,LED数字显示


电器简介:

(1) 电器控制位置: 有独立电控箱独立放置.检修方便

     (2) 控制器型号:

      (1) LED双数显智能温控仪:采用施耐德恒温控温仪表

     (2) 设定方式:   数字式按键设定

     (3) 设定范围:   可根据产品的实际使用温度,任意设定温度

         (4) 分辨率:    温度0.5度

         (5)   输入:     铂电阻K型

(3) 电器元器件:

(1) 双数显智能温控仪: 采用施耐德恒温控温仪表,全国联保

        (2)传感器: 铂电阻K型A级(耐高温级)

        (3)时间继电器:时间到自动切断加热,可开关(0.1---999h)

       (4)超温保护:在主表不可控意外时,起到二次保护功能

        (5)漏电断路器:电源线路出现异常自行切断电源(施耐德)

        (6)报警装置:声光报警,可开关,提示一炉烘烤完毕一体自动化程度高

安全装置:   独立超温保护装置、马达过热电流保护、相序保护,紧急停车等

烘箱控制流程图: 附图纸

备注:温控仪设定值为T1,实际测量值T2

      超温保护仪设定值为Ta,实际测量值为Tb

      定时器设定值为t,定时器计时值为t0

      工作室温度升高至温控表设定值T1后定时器开始计时为t0


使用条件:(一)安装场地:(1)地面平整,通风良好

                      (2)设备周围无强烈震动,无儿童出没的场合

                      (3)周围无强电磁场影响

                      (4)设备周围留有适当的使用及维护空间

           (二)环境条件: (1)环境温度:0—40度   (2)相对湿度: ±85%RH

随机附件:

                 1.产品使用说明书、温控仪表合格证

2.原装加热管备份两根、特氟龙传送带备份N米

3.17%增值税发票

4.设备质保期二年
