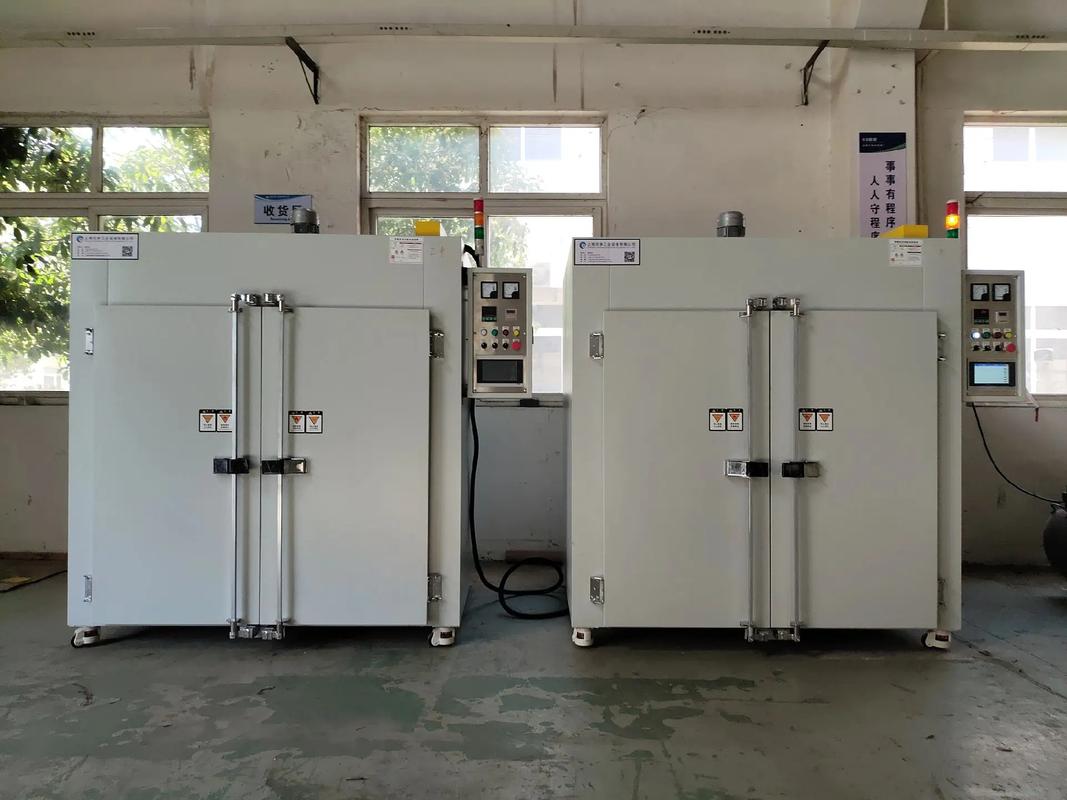

KP-C-210手动烤箱参数说明书
一、烘干区技术参数：
(1) 工作室内尺寸: 立式L500*W600*H800mm
(2) 外部尺寸: L1200*W1000*H1400mm
（以实际设计为准不包含外置风机，稍有误差）
(3) 加热方式： 电加热管
(4) 电源电压： 380V/50Hz
(5) 加热功率： 9kw
(6) 鼓风功率: 0.75kw
(7) 工作温度： 180
(8) 控温精度： ±5°（空载）
(9) 控温精度： ±1°
(10) 分层结构：内部分3层，每层高度可放置20层TRY盘，承重80KG
二、设备材质:
(1) 外壳材料: 采用SPCC/1.5t冷轧板，表面喷涂处理，白色平光
(2) 内胆风道材料: 采用不锈钢拉丝板/1.2t，内置加强筋，不锈钢板经折弯焊接、铆接制作,内壁设有加强筋
(3) 增强材料: 采用方管、槽钢及角铁结构，机架采用方管焊接而成，坚固耐用，使用寿命显著提高
(4)风道材料：不锈钢镜面板/1.2t，不锈钢板经折弯焊接、铆接制作,内壁设有加强筋
(5)门板材料：不锈钢拉丝板/1.2t，不锈钢板经折弯焊接、铆接制作,内壁设有加强筋
四、箱体结构：立式单开门结构
五、循环系统：内置循环风，通过热风循环保证烘箱内部温度均匀性
六、降温系统： 无
七、保温处理：采用高级硅酸铝保温棉填充，在烘箱到达200℃时箱体表面不超过室温15℃度
八、进排气系统：每个箱体顶部各安装一个排气节流阀，直径Φ60，用户根据产品的要求使用排气节流阀
九、进气系统：出气口配备可调节排气阀
十、温度控制：温度模拟控制仪表，继电器输出，接触器二次输出，主控温控保护，
超温二次保护
十一、电器简介:
(1) 电器控制位置: 侧挂式独立电控箱，检修方便
(2) 电器元器件:
a 智能温控仪: 采用宇电PID温控仪表
b 传感器: 热电偶K型 PT100，A级±0.15+0.002ltl(耐高温级)，
c 加热管:不锈钢电热管，苏州迅热
d 控温继电器：SSR，台矽
e 接触器：施耐德
f 中间继电器：施耐德
g 电源：铭伟
h 开关及按钮：施耐德
i 温度记录仪：无
k PLC：台达
l 触摸屏：台达
m变压器： 国优品牌/（根据客户需求配置）
满足技术要求：
1.控温温度：180°±5°
2.气源要求：0.4-0.7Mpa
3.外置报警断路器，PLC失控，超温切断电源
4.外观要求白色,尺寸要求：
5.定时需求： 1-99999min
6.满足手动自动模式切换，自动模式正常工作烘箱门打不开，手动模式可以打开
十二、安全装置： 温控保护，紧急停止，超温报警，低温报警，定时保护等
十三、使用条件：
(一) 安装场地:
(1)地面平整,通风良好
(2)设备周围无强烈震动,无儿童出没的场合
(3)周围无强电磁场影响
(4)设备周围留有适当的使用及维护空间
(二) 环境条件:
(1)环境温度:0—45度
(2)相对湿度: ±85%RH
十四、随机附件：
1.产品使用说明书、温控仪表合格证
2.设备质保期一年
